Devre Elemanlarının Sembollerle Gösterimi – 5. Sınıf

Basit elektrik devresinde kullanılan semboller ve bu sembollerin anlamları. Devre şeması.

Elektrik devrelerinde çok sayıda farklı devre elemanı bulunur. Basit bir elektrik devresinde ise az sayıda devre elemanı vardır.

Bu devre elemanlarını tanıyalım.

Pil: Devreye enerji sağlar.
pil

Lamba: Ampul olarak da adlandırılır. Elektrik enerjisini ışık enerjisine dönüştürür.

lamba

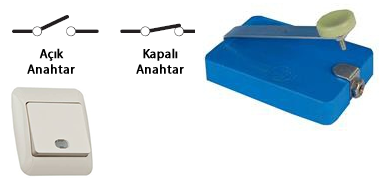

Anahtar: Elektrik devresini açıp kapamaya yarar.

anahtar
Anahtar kapalıyken devreye elektrik akımı gider ve lamba ışık verir. Anahtar açık ise lamba ışık vermez.

İletken Kablo: Pildeki enerjinin devre elemanlarına ulaşmasını sağlar.
kablo

Devre Şeması Nedir?
Devre elemanlarının sembollerini kullanarak oluşturulan elektrik devresi şekline devre şeması denir.

devre-semasi

Devre elemanları bağlanmış basit bir elektrik devresinin şekli
basit-elektrik-devresi-1545

Elektronik bir aletin içindeki elektrik devreleri
elektronik-devre
